Naast de standaard rechthoekige grafkelders heeft Giverbo reeds in de jaren 60 de GIDAL-Keldergraven ontwikkeld. Met name bij ‘diepere’ stapeling bleek een constructie met Keldergrafelementen een kwalitatief betere oplossing dan een constructie met de standaard Grafkelderelementen.
De GIDAL-Keldergraven bestaan uit U-vormige elementen die tegen elkaar worden geplaatst en in lengterichting door middel van naspanning met elkaar worden verbonden. Hierdoor ontstaat een keldercomplex naar vrije keuze waarin de kisten in twee, drie, vier of zelfs vijf lagen hoog kunnen worden geplaatst.
GIDAL-Keldergraven
-
Vergroot
Gidal-Keldergraven 1/15
-
Vergroot
Gidal-Keldergraven, Parochie Voorschoten 2/15
-
Vergroot
Gidal-Keldergraven, Parochie Voorschoten 3/15
-
Vergroot
Gidal-Keldergraven 3- en 5-diep, Zorgvlied te Amstelveen 4/15
-
Vergroot
Gidal-Keldergraven 3- en 5-diep, Zorgvlied te Amstelveen 5/15
-
Vergroot
Gidal-Keldergraven 3- en 5-diep, Zorgvlied te Amstelveen 6/15
-
Vergroot
Gidal-Keldergraven 4-diep, Essenhof te Dordrecht 7/15
-
Vergroot
Gidal-Keldergraven 4-diep, Essenhof te Dordrecht 8/15
-
Vergroot
Gidal-Keldergraven 5-diep, Nieuwe Ooster te Amsterdam 9/15
-
Vergroot
Gidal-Keldergraven 4-diep, Essenhof te Dordrecht 10/15
-
Vergroot
Gidal-Keldergraven 5 diep in cirkels, Rhijnhof te Leiden 11/15
-
Vergroot
Gidal-Keldergraven 5 diep in cirkels, Rhijnhof te Leiden 12/15
-
Vergroot
Gidal-Keldergraven 3-diep, Den Ouden Dyck te Barendrecht 13/15
-
Vergroot
Gidal-Keldergraven 2-5 diep 14/15
-
Vergroot
Gidal-Keldergraven 2-5 diep 15/15
GIDAL-KELDERGRAVEN
De betonnen GIDAL-Keldergraven zijn de afgelopen tientallen jaren o.a. toegepast in de gemeenten Rijswijk, Delft, Den Haag, Alphen a/d Rijn, Gouda, Bussum, Wassenaar, Zoetermeer, Leerdam, Barendrecht, Leiderdorp, Leerdam, Giessenburg, Amsterdam Nieuwe Ooster, Dordrecht Essenhof, Leiden Rijnhof, Rotterdam, Enschede, Alblasserdam, Alphen a/d Rijn en Amstelveen Zorgvlied. Een referentielijst waar we trots op zijn en die des te meer de duurzaamheid van onze producten aantoont.
De GIDAL-Keldergraven van het eerste uur, dat wil zeggen inmiddels bijna 50 jaar oud, zijn nog altijd naar tevredenheid in gebruik. Ondanks dit feit staan de ontwikkelingen natuurlijk niet stil met o.a. schonere productiemethoden en inmiddels nog duurzamer mengsels. Zo hebben wij ook een lichte, duurzame, en gebruiksvriendelijke GIDAL-Grafplaat ontwikkeld die wij zeker aanbevelen om toe te passen.
De GIDAL-keldergrafelementen worden gesteld op ter plaatse gestorte fundatiesloven. Ook plaatsing op een onderheide fundatie behoort tot de mogelijkheden. Het naspannen geschiedt altijd door onze montageploeg. De gehele plaatsing en montage kan desgewenst ook door ons worden verzorgd.
De GIDAL-Keldergraven van het eerste uur, dat wil zeggen inmiddels bijna 50 jaar oud, zijn nog altijd naar tevredenheid in gebruik. Ondanks dit feit staan de ontwikkelingen natuurlijk niet stil met o.a. schonere productiemethoden en inmiddels nog duurzamer mengsels. Zo hebben wij ook een lichte, duurzame, en gebruiksvriendelijke GIDAL-Grafplaat ontwikkeld die wij zeker aanbevelen om toe te passen.
De GIDAL-keldergrafelementen worden gesteld op ter plaatse gestorte fundatiesloven. Ook plaatsing op een onderheide fundatie behoort tot de mogelijkheden. Het naspannen geschiedt altijd door onze montageploeg. De gehele plaatsing en montage kan desgewenst ook door ons worden verzorgd.
De Gidal-keldergraven zijn in de loop der jaren qua uitvoering op een aantal punten aangepast en verbeterd, te weten:
- Houten burries zijn vervangen door hoogwaardige kunststof burries
- De Gidal-grafplaten onder de kist zijn duurzaam verbeterd en aangepast qua model. Hierdoor is separate ruiming per grafplaats gegarandeerd.
- De be- en ontluchting is aangepast en zonodig te voorzien van koolstoffilters
- De hoogten van de keldergraven zijn uitgebreid en leverbaar in 2, 3, 4 en 5 lagen
- De inwendige afmetingen zijn in de loop der jaren gewijzigd. Na een aanpassing op de lengte eind jaren ’90 komt nu de vraag ook de breedtemaat aan te passen. Vanaf 2010 is naast het bestaande model met inw. afm. 810x2300 mm een model met inw. afm. van 870x2450 mm leverbaar.
- De indeling van de begraafplaatsen is gemoderniseerd, b.v.
- Op Begraafplaats “Rhijnhof” te Leiden worden de keldergraven van 5 lagen diep in een cirkelvorm geplaatst, zodat een fraai ruimtelijk effect ontstaat
- Op Begraafplaats “De Nieuwe Ooster” te Amsterdam wordt de speciaal geprofileerde afdekplaat uitgevoerd in geslepen beton met de bovenzijde op maaiveldhoogte. Normaliter worden de GIDAL-KELDERGRAVEN afgedekt met ± 30 à 40 cm grond.

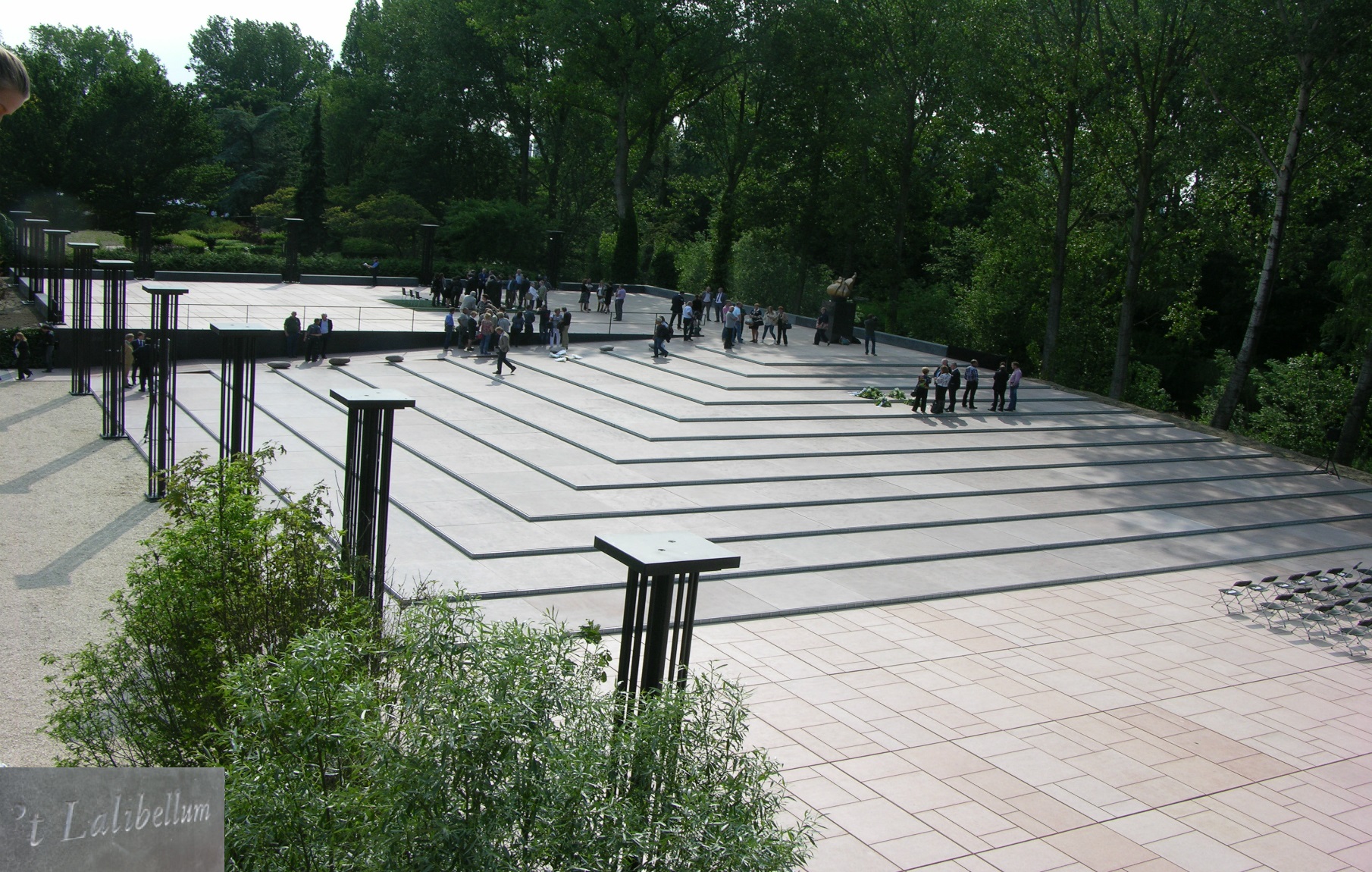

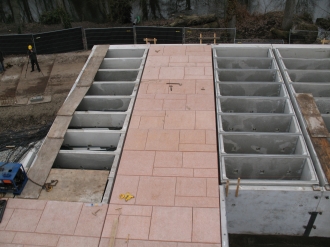

Begraafplaats Zorgvlied te Amstelveen
Dit unieke grafkelderproject, Mausoleum 't Lalibellum, biedt plaats voor ruim 2000 graven en laat zien dat ook de begraafplaatsbranche moderniseert. Voor dit project leverde Giverbo naast de drie en vijf lagen diepe keldergraven ook de gepolijste afdekplaten en de trap- en zitelementen.
Giverbo is vanaf het ontwerpstadium tot de uitvoering bij dit project betrokken geweest. Naar een ontwerp van landschapsarchitect Ada Wille heeft Giverbo de GIDAL-keldergraven (3- en 5-diep) technisch uitgewerkt. Ook aan het ontwerp en de levering van de exclusieve gepolijste afdekplaten in combinatie met de trapelementen en het zitmeubilair heeft Giverbo haar steentje bijgedragen. In de kelders worden de speciale GIDAL-grafplaten en bijbehorende burries toegepast ter ondersteuning van de kisten. Tevens zorgen deze voor een secure ruiming als de grafperiode verstreken is. Op het plein dat door deze elementen wordt gevormd, worden speciale bijeenkomsten gehouden. De namen van de overledenen worden in de voorzijde van de trap verwerkt waarbij deze 's avonds met LED verlicht wordt.
Begraafplaats Rhijnhof te Leiden
Bij de uitbreiding van Begraafplaats Rhijnhof te Leiden is door Arcadis gekozen voor Gidal grafkelders 5-diep.
De aaneengesloten kelders zijn in een cirkelvorm geplaatst. Op de kelders is 30 cm grond aangebracht. De paden zijn opgesloten door GIRO-L banden 40 cm hoog met ronde bovenzijde en met flexibele ronde verbindingen zodat een vloeiende kantlijn ontstaat langs de paden.
De aaneengesloten kelders zijn in een cirkelvorm geplaatst. Op de kelders is 30 cm grond aangebracht. De paden zijn opgesloten door GIRO-L banden 40 cm hoog met ronde bovenzijde en met flexibele ronde verbindingen zodat een vloeiende kantlijn ontstaat langs de paden.

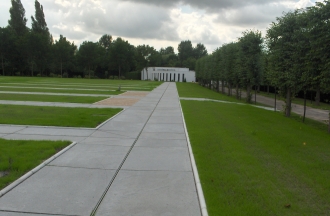

Begraafplaats De Nieuwe Ooster te Amsterdam
Op de Begraafplaats De Nieuwe Ooster te Amsterdam is een eerste uitbreiding gerealiseerd van ca. 250 stuks Gidal keldergraven 5-diep. Om zoveel mogelijk ruimte te benutten zijn de afdekplaten niet afgedekt met grond, maar geplaatst op maaiveldhoogte. De zichtzijde is door Karres & Brands Landschapsarchitecten ontworpen. De bovenzijde is vervaardigd van gepolijste basalt beton en is per deksel verdeeld in 10 vlakken (5-hoog en 5-laag). Door gebruik te maken van 6 mallen met wisselende vakverdeling ontstaat een dansend oppervlak.

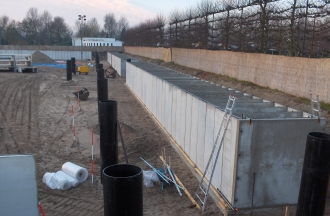

Begraafplaats Essenhof te Dordrecht
In 2006 is de Begraafplaats Essenhof in Dordrecht uitgebreid. Giverbo heeft voor de uitbreiding van de begraafplaats Essenhof 1040 stuks Gidal-keldergraven geleverd.

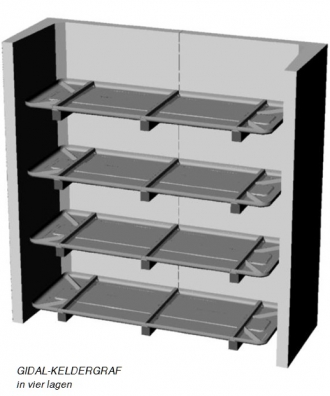

Elke kelder van 4 diep wordt per grafplaats voorzien van
3 stuks glasvezel versterkte burries (draagbalkjes) met daarop een Gidal-grafplaat waarop de lijkkist wordt geplaatst.
De Gidal-grafplaat is 5 cm hoog, zodat het loskoppelen van de verbindingslip van de draagband automatisch geschiedt.
Elke kelder van 4 diep wordt per grafplaats voorzien van
3 stuks glasvezel versterkte burries (draagbalkjes) met daarop een Gidal-grafplaat waarop de lijkkist wordt geplaatst.
De Gidal-grafplaat is 5 cm hoog, zodat het loskoppelen van de verbindingslip van de draagband automatisch geschiedt.
De profilering van de zijkanten van de Gidal-grafplaat zorgt ervoor dat bij latere ruiming dit separaat en op eenvoudige wijze kan plaatsvinden.
De Gidal-grafplaat en burries zijn zodanig vervaardigd dat deze meerdere malen kunnen worden hergebruikt.
Voor de be- en ontluchting is aan de bovenkant van de zijwand een pvc-mof aangebracht waarop een pvc-bocht
90 graden neerwaarts kan worden omgeven met een kleine grindkoffer.
De Gidal-grafplaat en burries zijn zodanig vervaardigd dat deze meerdere malen kunnen worden hergebruikt.
Voor de be- en ontluchting is aan de bovenkant van de zijwand een pvc-mof aangebracht waarop een pvc-bocht
90 graden neerwaarts kan worden omgeven met een kleine grindkoffer.
